Uvod

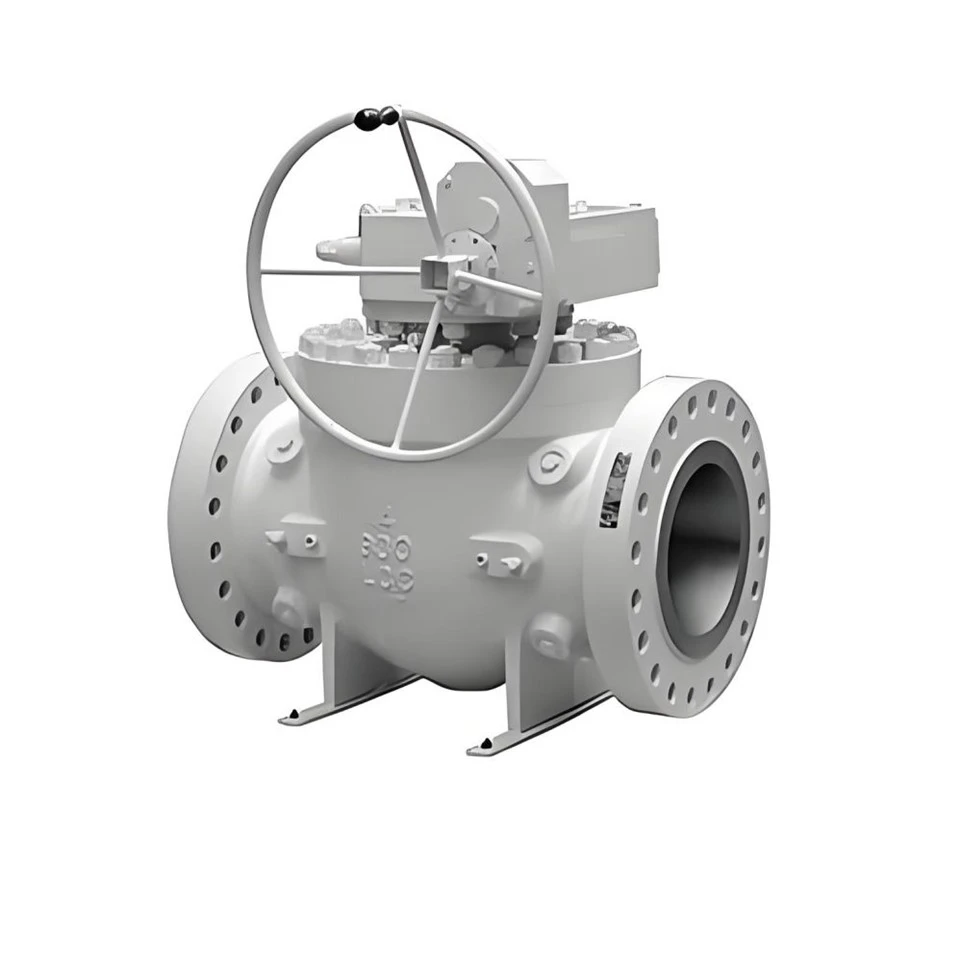

Kuglasti ventili s gornjim ulazom su kuglasti ventili koji omogućuju ugradnju i održavanje unutarnjih komponenti kroz kanal na vrhu tijela ventila. Koriste se u aplikacijama koje zahtijevaju-linijsko održavanje bez prekida veze cjevovoda.

Specifikacija

Artikal	Opis / Opcije
Model	P50T ili OEM
Izgradnja	Prirubničko podijeljeno tijelo s gornjim ulazom
Veličina ventila	3"–48" (DN80–DN1200, ANSI 900–1500 Manje od ili jednako DN400)
Nazivni tlak	PN16–40 / ANSI 150–1500
Veza	RF prirubnica ili drugo na zahtjev; ASME B16.5
Materijal tijela	ASTM A216 WCB, ASTM A105, ASTM A479 F304, ASTM A479 F316
Sjedala	S mekim ili metalnim sjedištem
Montažna podloga za aktuator	ISO 5211
Radna temperatura	-196 stupnjeva do +400 stupnjeva
Standard licem u lice	ANSI B16.34 / ASME VIII Div.1 / EN 12516-1
Oblaganje prirubnice	EN 1092-1 PN63-100, ASME B16.5, ANSI 600
Bušenje prirubnice	Metričke rupe EN 1092-1 PN63-100 / ASME B16.5 / ANSI 600
Klasa nepropusnosti	API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 ISO 5208 stupanj A
Dizajn stabljike	Protiv{0}}propuhivanja

Značajke

Jednostavno održavanje:Tijelo ventila ima gornji{0}}dizajn otvaranja, što omogućuje uklanjanje i zamjenu unutarnjih komponenti kao što su kugla i sjedište odozgo bez rastavljanja prirubničkih spojeva, smanjujući potrebu za rastavljanjem i ponovnim sastavljanjem cijelog cjevovoda tijekom zastoja.

Prikladno za primjene velikog-promjera, visokog{1}}tlaka:Tijelo ventila dostupno je u veličinama od 3" do 48" i zadovoljava standarde ANSI 150 do 1500. Tlačni-dizajn tijela ventila u skladu je sa standardima kao što je ANSI B16.34, što omogućuje upotrebu jednog ventila u visokim-tlačnim i-glavnim cjevovodima velikog-promjera.

Izravno usklađivanje aktuatora:Gornja montažna platforma tijela ventila u skladu je s ISO 5211, što omogućuje izravnu ugradnju ili zamjenu pneumatskih ili električnih pokretača bez mijenjanja strukture tijela ventila.

Prijave

Nafta i plin:Koristi se u kritičnim čvorovima dugih-cjevovoda i stanica za održavanje i zamjenu brtvi bez prekida rada cjevovoda.

Petrokemija:Primjenjuje se na visoko{0}}reakcijske i transportne sustave, pružajući srednje{1}}zatvaranje i podržavajući online održavanje.

Offshore platforme:Koristi se na lokacijama cjevovoda s ograničenim prostorom i teškom demontažom, smanjujući-operativnu složenost na licu mjesta putem pristupa najviše-razine.

Snaga i energija:Omogućuje izolaciju u sustavima pare ili tekućine pod visokim{0}}tlakom i omogućuje lokalizirano održavanje tijekom radnih ciklusa.

FAQ

P: Zašto odabrati gornji-dizajn?

O: Kada se ventili ugrađuju na mjestima gdje je rastavljanje teško (kao što su podzemni cjevovodi, cjevovodi velikog-promjera ili visoko{1}}tlačni), gornji-montirani dizajn omogućuje pristup s najviše-nivoa unutarnjim komponentama bez rastavljanja spojeva cjevovoda.

P: Koje se komponente mogu zamijeniti tijekom online održavanja?

O: Obično se lako trošene komponente kao što su sjedište ventila, brtve i kugla mogu zamijeniti, ovisno o strukturnom dizajnu i stanju istrošenosti. Samo tijelo ventila ne treba uklanjati.

P: Kako je zajamčena učinkovitost brtvljenja pod-uvjetima visokog tlaka?

O: Ocjena brtvljenja ventila ispunjava zahtjeve API 598 klase A i EN 12266-1. Tlak brtvljenja stvara se prednaprezanjem sjedišta ventila i tlakom medija, čime se postiže kontrola curenja u zatvorenom stanju.
