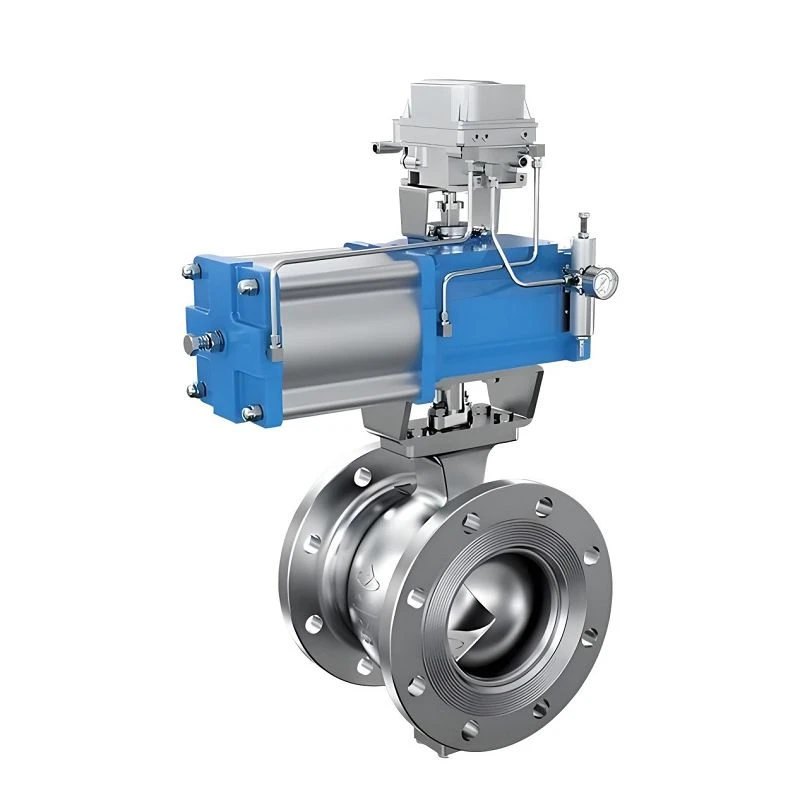

Uvod

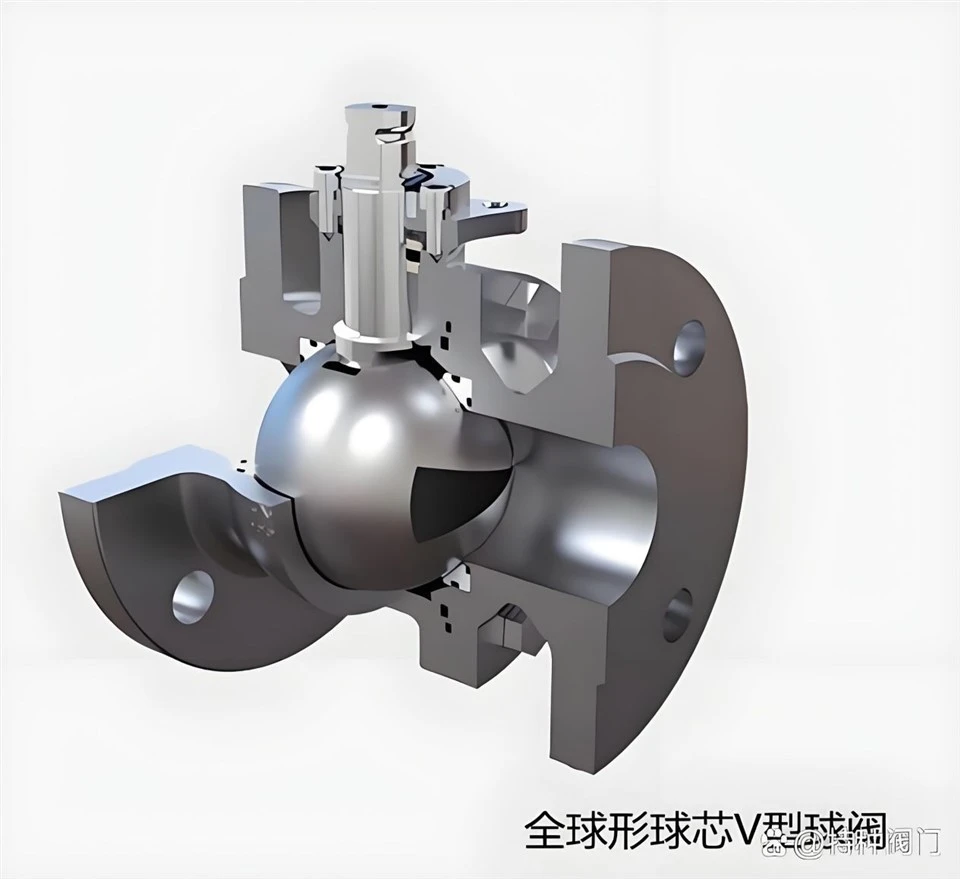

AV-kuglični ventil je tip ventila koji integrira regulaciju protoka i kontrolu-zatvaranja kroz kuglu s otvorom u obliku slova V-. Koristi se u sustavima cjevovoda koji zahtijevaju regulacijske karakteristike i funkcije zatvaranja.

Specifikacija

Parametar	Specifikacija / Opcije
Model	P90VB ili OEM
Izgradnja	2-dijelno podijeljeno tijelo s prirubnicom (3-dijelno na zahtjev)
Veličina	1/2" – 8" (DN15–DN200)
Ocjena	ANSI 150–600 / PN10–100
Materijali	ASTM A216 WCB / ASTM A351 CF8 / ASTM A351 CF8M
Sjedala	Mekano ili metalno sjedište
Radna temperatura	-196 stupnjeva do +400 stupnjeva
Standard dizajna	ANSI B16.34 / ASME VIII stupanj Div. 1 / EN 12516-1
Licem u lice	ASME B16.1 / EN 558-1 F4 (PN) / EN 558-1 F5 (PN)
Dizajn stabljike	Protu{0}}ispuhivanje
Montažna podloga za aktuator	ISO 5211
Klasa nepropusnosti	API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208

Značajke

Mogućnost podešavanja brzine protoka:Otvor u obliku slova V postupno mijenja svoju površinu kanala rotacijom, održavajući fiksni odnos između brzine protoka i stupnja otvora. Upravljački sustav može postaviti ciljani protok prema stupnju otvaranja.

Sprječava začepljenje česticama:Otvorni rub u obliku slova V stvara smicanje tijekom otvaranja i zatvaranja, odsijecajući čestice i vlakna koja odnosi tekućina, smanjujući nakupljanje u šupljini ventila i brtvenoj površini.

Jedan ventil zamjenjuje dva:Brtva udovoljava zahtjevima API 598 klase A i EN 12266-1 kada je zatvorena, omogućujući istom tijelu ventila da istovremeno obavlja i regulaciju i funkciju zatvaranja.

Prijave

Petrokemija:Koristi se u procesnim cjevovodima za regulaciju protoka i za{0}}zatvaranje medija kada je potrebno.

Papir i celuloza:Koristi se za kontrolu protoka vlaknastih medija, smanjujući utjecaj blokada na transport.

Obrada vode:Koristi se za distribuciju, regulaciju i izolaciju medija koji sadrže suspendirane krutine.

Energetski i industrijski procesi:Koristi se za regulaciju, kontrolu i izolaciju održavanja pare i sustava procesnih tekućina.

FAQ

P: Kada je potreban kuglasti ventil tipa V-?

O: Kada sustav zahtijeva kontinuiranu regulaciju protoka (ne samo uključivanje/isključivanje), treba odabrati kuglasti ventil tipa V- jer njegov stupanj otvaranja i brzina protoka imaju izračunljiv odnos.

P: Može li se koristiti s medijima koji sadrže čestice?

O: Da, može. Struktura V-otvora će odrezati i ukloniti čestice, ali istrošenost brtvene površine potrebno je redovito provjeravati u skladu s tvrdoćom i sadržajem čestica.

P: Kako odabrati aktuator?

O: Stvarni zakretni moment treba izračunati na temelju maksimalnog diferencijalnog tlaka i uobičajeno korištenog raspona otvaranja, a aktuator treba uskladiti prema sučelju ISO 5211, umjesto da se odnosi samo na zakretni moment bez-opterećenja.
